Hola amigos les presento un proyecto muy bueno y económico para los que quieran armar un amplificador para su auto o moto de 40w x 4, este es sencillo de realizar por los pocos componentes que lleva,despues de experimentar bastante ya que la página de datasheet donde figura este circuito integrado de philips
TDA8571J 4 ´ 40 W BTL quad car radio power amplifier

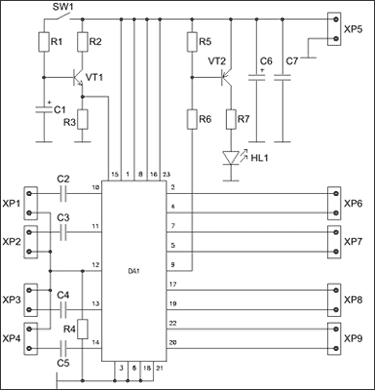

no esta muy claro un parte del circuito por lo que me puse a investigar con lo que encontre una página rusa de gran ayuda aca va el circuito:
caracteristicas: Estan en Russo
Напряжение питания: 6 - 18 В; типовое: 14,4 В.
Пиковое значение выходного тока: 7,5 А.
Ток в режиме покоя: 200 мА.
Долговременная выходная мощность, при
Rн = 4 Ом, коэффициенте гармоник = 0,5 %, F = 1 кГц: 19 Вт,
Rн = 4 Ом, коэффициенте гармоник = 10 %, F = 1 кГц: 26 Вт,
Rн = 4 Ом, коэффициенте гармоник > 10 %, F = 1 кГц: 40 Вт.
Коэффициент усиления по напряжению, Au: 34 дБ.
Входное сопротивление: 30 кОм.
Входная чувствительность: 500 мВ.
Диапазон воспроизводимых частот: 20 - 20000 Гц.
Размеры печатной платы: 97x32 мм
Como veran el circuito es de reducidas dimensiónes,con lo que me decidi a hacerlo, pero cuando fui a comprar los componentes, ohhhh sorpresa no conseguia dos transistores ni sus equivalentes, mirando un poco y analizando el circuito lo modifique ya que estos dos transistores no forman parte del circuito de amplificación, solo estan para alimentación de un led que indica que el amplificador esta encendido, esta parte fue eliminada y rediseñe la plaqueta.
Despues de algunas pruebas logre que funcionara uhhh que alegria !!!!! me sorprendio la calidad de sonido en cuanto a la fidelidad y a su potencia no teniendo nada de distorción por lo que es muy confiable, solo ponganle un buen disipador de calor, este es el circuito luego van las modificaciones en la plaqueta este es solo a modo esquematico.
Lista de componentes:
1) R1----10 k ohm
2) C1-capacitor electrolitico---------2200 uF x 25 volt
3) C2,C3,C4 y C5----------------------470 nf (capacitor de tantalio)
4) ci: circuito integrado-------------TDA 8571J
5) Disipador de buen tamaño o agregar un cooler
6) 9 zocalos.
7) J1 j2 ect------------------son puentes
Les dejo el link de datasheet esta en pdf, aca salen las caracteristicas de este integrado, como curvas de ganacia, distorción etc por si lo quieren mirar
http://www.datasheetcatalog.net/es/datasheets_pdf/T/D/A/8/TDA8571J_N2.shtml
Les doy algunos consejos de como yo hago las plaquetas:
1. poener la figura q les deje para descargar en pdf,esta a escala referenciala con la medida del circuito integrado.
2.imprimir en papel satinado, bien oscura y en lo posible laser.
3.limpiar bien la plauqeta del lado del cobre con virulana o desengrasarla.
4. poner la fotocopia del lado del toner enfrentado con la plaqueta del lado del cobre.
5. aplicar calor con una placha, ojo tener cuidado de mover constantemente la plancha para que no se caliente demaciado el cobre ya q de lo contario se levantara.
6. poner el un recipiente con agua y sacar el papel con los dedos,asi nos quedara el circuito q teniamos en la fotocopia transferido al cobre de la plaqueta.
7. poner la plaq. en acido.
8. agujerear la plaqueta con mecha de un milimetro
9.listo a soldar

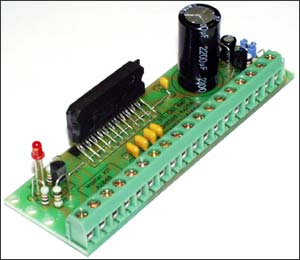

Asi queda listo el circuito, como podran ver es realmente chico y facil de armar
Link de descarga de la plaqueta, hay varias por si se equivocan
http://www.megaupload.com/?d=K329P6F8
Bueno amigos espero que les guste y sea de utilidad para ustedes, comenten y cualquier duda no duden en preguntary comentar que les parecio.
agradecimientos al amigo gastondebahia, el cual me facilito parte de la información
